Spesifikasyon koneksyon pou sistèm kontwòl servo brushless

-Pwensipal tablo câblage dyagram

-Sub tablo câblage dyagram

Karakteristik fonksyonèl

Li gen fonksyon deteksyon pwòp tèt ou fòt ak alam son èd memwa, ki se pratik pou antretyen ak itilizasyon.

2 ka konekte ak nenpòt aparèy kontwòl, siyal kontwòl pwodiksyon oswa bouton oswa kontwòl remote reyalize yon sèl-fason kontwòl koule.

3. Otomatik fonksyon reset: apre chak balanse nan 90 + degre, sistèm lan pral otomatikman anile dwa pou pase epi retounen nan pozisyon inisyal la si moun detekte a ak objè pase, se sa ki, reset otomatik, oswa pa pase nan espesifye a. tan (tan reta reglabl).

4 endikasyon ekleraj: gwo endikatè trafik klète pou gide trafik.

5 sekirite dife: li ka konekte ak siyal sistèm alam dife pou reyalize konstan ouvèti pòtay la.

6 fonksyon alam: lè entrizyon an ilegal, alam otomatik.

7 vitès reglabl: vitès ouvèti ak fèmen nan bra rokeur a ka ajiste selon bezwen aktyèl itilizatè yo.

8 sistèm kontwòl bra nivo endistriyèl, ajoute anpil anviwònman dijital milti-fonksyon, chifreman ak fonksyon reset otomatik.

9 anti fonksyon ranvèse: nan pwosesis la nan reset bra balanse, si bra a balanse ranvèse pa fòs ekstèn, bra a balanse pral otomatikman kòmanse bouskilad ranvèse a epi li bay yon son alam. Lè fòs ekstèn lan disparèt, li pral otomatikman retounen nan eta orijinal la epi rekòmanse trafik la.

10 fonksyon pwoteksyon otomatik: lè fòs ekstèn lan anpeche bra a balanse deplase nòmalman ak fòs ekstèn lan kontinyèl, sistèm nan pral otomatikman detekte pwoteksyon otomatik la epi antre nan eta a dòmi apre 20 segonn. Apre pwochen siyal nòmal la antre, pòtay la ap otomatikman retounen nan nòmal.

11 milti nivo anti-kolizyon fonksyon tanpon: lè ilegalman rapouswiv oswa pwensonaj, levye fren an tanpon ang ki koresponn lan ak kòmanse an tan reyèl poussée ranvèse a, an menm tan an, li kòmanse alam la, konsa tankou reyalize imanizasyon, anpeche aksidan, epi redwi anpil domaj mekanik ki te koze pa kolizyon souvan oswa kontinyèl.

Pa gen moun ki nan sèvis ak alè: bra rocker la ap louvri otomatikman lè pouvwa a koupe, ak reset otomatikman lè pouvwa a sou (konfiti trafik).

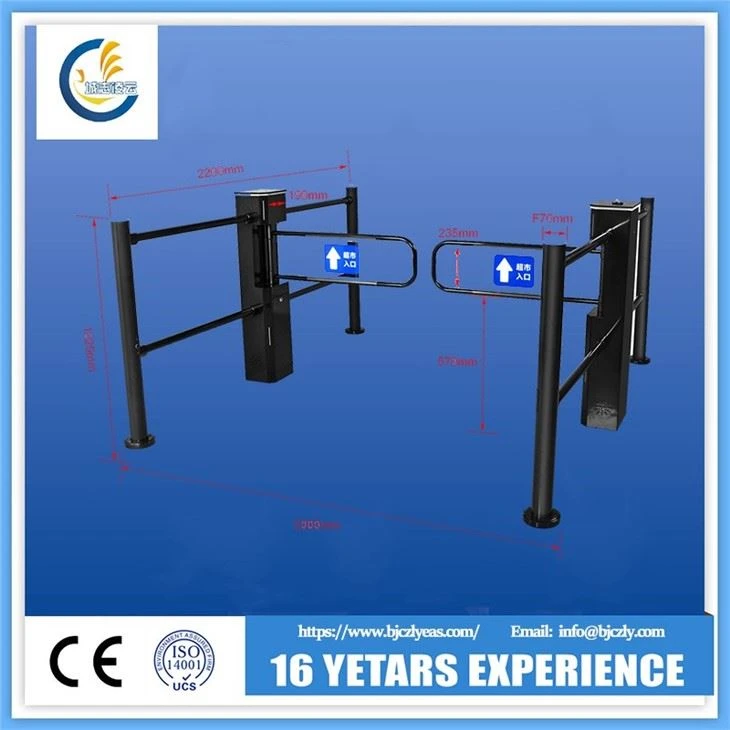

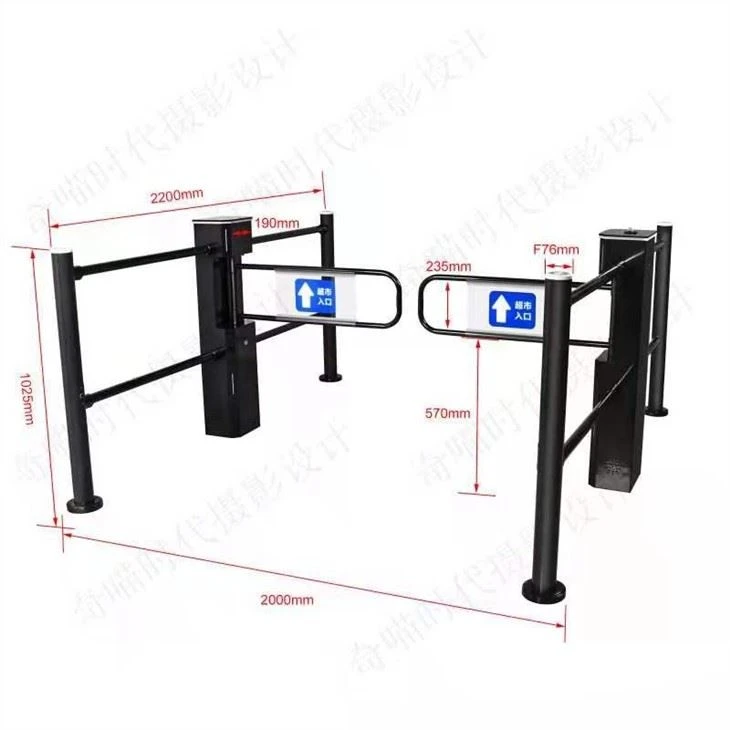

Paramèt teknik

Chofè	Ba-enèji M05
Maksimòm enèji sinetik	J<>
Maksimòm fòs	67N (kwen ekstèn fanatik pòt la)
Kondwi koupl	Apeprè 5 Nm
Fèmen	Kovèti pou fren RA12
Lock koupl	30 Nm minimòm
Frekans nan pasaj	45 moun/min
Kondwi konsepsyon	100000 sik chanje
Kondwi lavi MCBF	100000 sik chanje
Louvri ang	-90° - +90°
Kontwòl	ETS 21
Lojisyèl	FCC
Ekipman pou pouvwa	V AC / 50-60Hz 100-230
Chaj kouple	120VA
Inite kontwòl Voltage	24V DC
Entèfas	Serial Entèfas Entèn: Koneksyon otobis andedan CAN panèl kontwòl Ekstèn: ka konekte jiska 8 ekipman; Pa gen fidbak presyon pou 5 ETS 21 ankadreman pou chak blòk; lòt fidbak disponib atravè lòt ETS 21io

Anyè mòd debug

1. Peze kle meni an pou 3 segonn, L-1 ap parèt, epi peze kle konfime pou antre nan mòd debogaj tan fèmen pòt la.

2 peze kle meni an pou 3 segonn pou montre L-1, peze kle pou montre l-7, peze kle konfime pou antre nan mòd debogaj switch koupe pòtay la (gade tablo ki anba a pou plis detay)

Twa. Peze kle meni an pou 3 segonn pou montre L-1, peze kle pou montre l-12, peze kle konfime pou antre nan mòd debogaj ton pòt la (gade tablo ki anba a pou plis detay)

4 peze kle nan meni pou 3 segonn, L-1 ap parèt, peze kle nan meni, D-1 ap parèt, peze konfime, èd memwa vwa ap pouse rokeur a nan pozisyon an vle, nan moman sa a ou ka ajiste rokeur a, ajiste. , peze meni pou konfime, peze meni pou sòti (gade tablo ki anba a)
